受业主委托，我公司承担了《南京市溧水区三丫圩、章西圩、凌庄圩排涝站工程施工图》技术咨询任务，公司组织了土建、水机、电气、房建等专业的专家，审阅了图纸，于2019年10月16日参加南京市溧水区三座排涝站工程建设处在南京组织召开该工程施工图咨询意见交换会，参加会议的还有溧水区水务局、南京市水利规划设计院有限责任公司等单位的专家和代表。

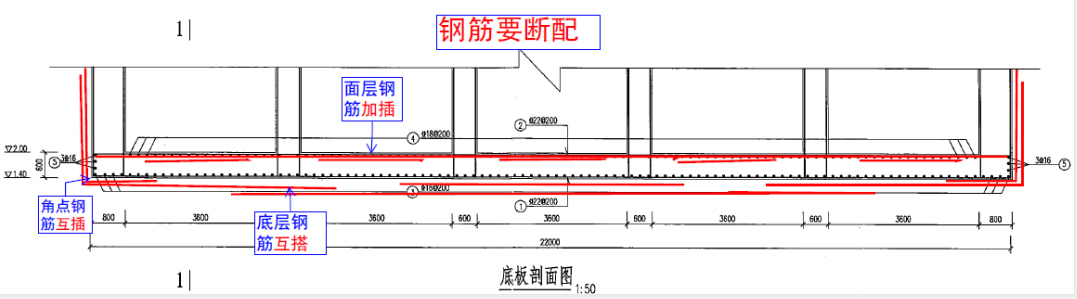

为提高溧水经济开发区圩区排涝能力，新建三丫圩、章西圩、凌庄圩3座排涝站工程。三丫圩排涝站设计排涝流量13m3/s，主泵采用5台900ZQ-85D型潜水轴流泵，总电机功率1250千瓦;章西圩排涝站设计排涝流量10m3/s，主泵采用4台900ZQ-85D型潜水轴流泵，总电机功率1000千瓦;凌庄圩排涝站设计排涝流量7m3/s，主泵采用3台900ZQ-85D型潜水轴流泵，总电机功率750千瓦。 会上我公司咨询专家对：泵站引河与周边河道平面衔接；出水池隔水墩布置；沉管灌注桩桩长、桩距；翼墙配筋；电气设备布置等提出了许多合理化建议。 指导设计人员钢筋混凝土结构配筋要坚持“两原则、六字方针”，两条原则：①满足构件最小配筋率要求；②满足构件极限承载力要求和构件正常使用极限状态下裂缝开展宽度及挠度变形要求。配筋六字方针：“断配、互插和互搭”。以泵室配筋为例，泵室为框架结构，各框架固支连接点外侧钢筋适当加长，互插借用，变构造钢筋为受力钢筋，增加角点抵抗弯矩值；隔墩处底层钢筋互搭；面层钢筋中间加插加强短筋。如下图所示：

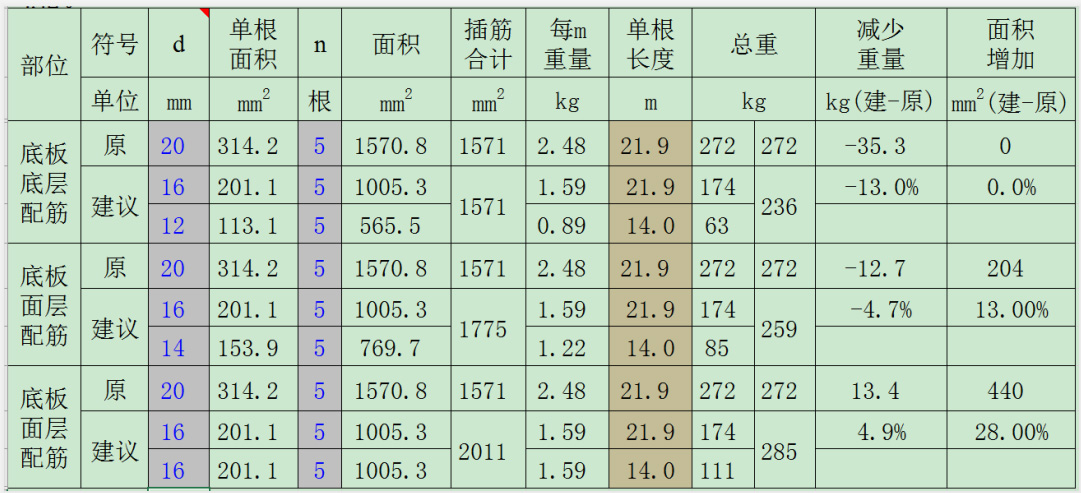

据此原则，建议底板面层、底层配C20@20的通长钢筋改为C16@20，角点处钢筋互插、面层钢筋加插和底层钢筋互搭C12/14/16@20。 施工图泵室底板面层原配钢筋和建议配置钢筋对比表  由表中可看出泵室底板面层原配C20@20的通长钢筋改为C16@20+加强短筋C12@20，钢筋用量减少13.0%、面积两者持平，即安全系数相同；C16@20+加强短筋C14@20，钢筋用量减少4.7%、面积增加13.0%，即安全系数提高13.0%；若改为C16@20+加强短筋C16@20，钢筋用量虽增加4.9%、但面积增加28.0%，即安全系数提高28.0%。 （供稿：设计分公司 卢士亮） |
